Terminate - 終了

Terminate コンポーネントを使用すると、プロセスまたはワークフローを中止することができます。目的の条件が満たされた場合にワークフローを終了することを選択できます。

ポート

Terminate コンポーネントはコントロール入力ポートを公開します。

プロパティ

Terminate コンポーネントのプロパティを編集するには、右下のペインで必要なプロパティを変更します。
次のプロパティが編集可能です。

例

値が一致しない場合にプロセスを終了する例を見てみましょう。

Terminate コンポーネントを使用するには：
値を渡す変数を追加します。

1. 変数コンポーネントを追加するには、

• ツールボックスで全般を展開します。
• 変数コンポーネントをドラッグし、デザインサーフェイスにドロップします。

2. 次に、Decision コンポーネントを追加して決定文字列を指定します。

• ツールボックスで、条件(Condition)を展開します。
• Decision コンポーネントをドラッグし、デザインサーフェイスにドロップします。

3. MessageBox Showコンポーネントを追加します。

• MessageBox Showコンポーネントを展開し、Showコンポーネントをドラッグし、デザインサーフェイスにドロップします。

4. 指定した値が一致しない場合にプロセスを中止する Terminate コンポーネントを追加します。

• Terminate コンポーネントをドラッグし、デザインサーフェイスにドロップします。 Note終了コンポーネントのプロパティを編集するには、右下のペインで、必要なプロパティを変更します。

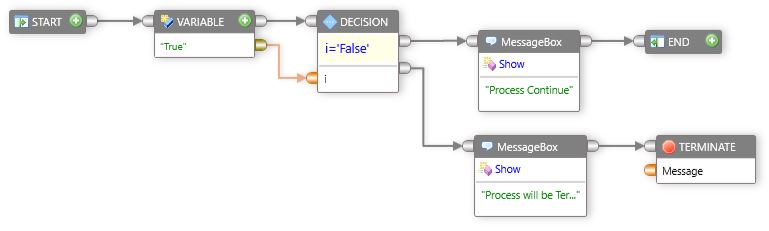

5. 接続します：

• すべてのコンポーネントのコントロールポート。
• MessageBoxコンポーネントのコントロール出力ポートとTerminate コンポーネントのコントロール入力ポート。

6. ツールバーのRunをクリックします。
値が一致しない場合は、エラー メッセージが表示されます。

7. OKをクリックします。
プロセスが終了します。
