Switch - スイッチ

スイッチコンポーネントは、複数の条件に基づいてアクションを実行するために使用されます。

ポート

スイッチコンポーネントは、既定でコントロール入力およびコントロール出力ポートを公開します。

プロパティ

スイッチコンポーネントのプロパティを編集するには、右下のペインで必要なプロパティを変更します。
これはスイッチコンポーネントで実行するアクションを選択するために必要です。
次のプロパティを編集可能です。

例

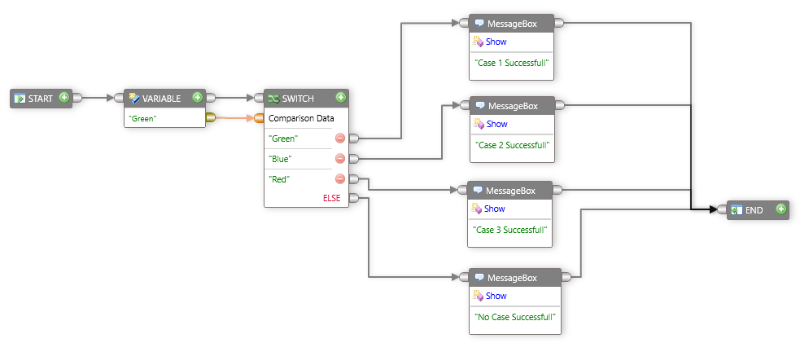

複数の色が一致し、一致した色に基づいてコンポーネントにコントロールを転送するスイッチの例を見てみましょう。

スイッチコンポーネントを使うには：

1. ツールボックスで、Conditions(条件)を展開します。

2. スイッチコンポーネントをドラッグし、デザインサーフェイスにドロップします。

3. スイッチコンポーネントでスイッチケースを追加するには、タイトルバーのをクリックします。

Noteスイッチケースを削除するにはをクリックします。

4. スイッチコンポーネントでケースを入力するにはオプションボックスをダブルクリックします。ポートプロパティのダイアログボックスが表示されます。

5. Read Data From(データの読み取り元)で、Staticを選択します。 Noteデータの読み取り元では、接続または変数を選択することも可能です。接続または変数オーバーライドの詳細については、 「ポートのオーバーライド」セクションを参照してください。

6. Static Valueボックスで、追加するスイッチケースを入力してください。この例ではGreenと入力します。

7. OKをクリックします。 デザインサーフェイスにプロセスフローが表示されます。

8. 同様に別のスイッチケースを入力します。この例では、さらに３つの色Blue, Red, Whiteを入力します。 スイッチのケース条件を満たす入力値を追加するには、変数コンポーネントを追加します。

9. 変数コンポーネントを追加するには：

• ツールボックスで、全般 を展開します。
• 変数コンポーネントをデザインサーフェイスにドロップします。
• 変数コンポーネントをダブルクリックし、入力値を入力します。

さまざまなスイッチ ケース条件の結果を表示させるメッセージ ボックスShowコンポーネントを追加する必要があります。

10. メッセージ ボックスShowコンポーネントを追加するには：

• ツールボックスで、全般を展開します。
• メッセージボックスコンポーネントを展開し、Showコンポーネントをドラッグし、デザインサーフェイスにドロップします。
• Show コンポーネントで、ケース条件が満たされたときに結果を表示するメッセージを入力します。この例では、スイッチ コンポーネントのすべてのケースのケース番号を書き込みます。
• すべてのケースおよび ELSE(それ以外) ケースのメッセージボックスを追加します。ELSE(それ以外) ケースのメッセージ ボックスに、ケースが満たされない場合に結果に表示するメッセージを入力します。

11. 接続します：

• スタートコンポーネントのコントロール出力ポートを変数コンポーネントのコントロール入力ポートへ。
• 変数コンポーネントのコントロール出力ポートをスイッチコンポーネントのコントロール入力ポートへ。
• 変数コンポーネントのデータ出力ポートをスイッチコンポーネントのデータ入力ポートへ。
• すべてのケースのスイッチコンポーネントのコントロール出力ポートを、それに対応するメッセージボックスコンポーネントのコントロール入力ポートへ。
• スイッチコンポーネントの ELSE(それ以外)のコントロール出力ポートを、それに対応するメッセージボックスコンポーネントへ。

12. ツールバーでRunをクリックします。 変数コンポーネントの入力値が スイッチ コンポーネントのケースを満たす場合は、スイッチケースに対応するメッセージが表示されます。

変数コンポーネントの入力値が スイッチ コンポーネントのケースを満たさない場合は、ELSE(それ以外) に対応するメッセージが表示されます。
