INTELLIBOTマニュアル

GoTo and Flag

GoTo コンポーネントは、ラベル付きステートメントまたは Flag コンポーネントに自動化制御を直接転送します。

Flag コンポーネントを使用すると、GoTo コンポーネントから転送された自動化制御を開始できます。

ポート

GoToコンポーネントはコントロール入力ポート、データ入力ポート、Flagコンポーネントはコントロール出力ポートとデータ出力ポートを既定で公開します。

ポート	説明
Control In	1つ以上のコンポーネントのコントロール出力ポートに接続する必要があります。
Control Out	他のコンポーネントのコントロール入力ポートに接続する必要があります。
Data In	コンポーネントのデータ出力ポートから接続する必要があります。
Data Out	コンポーネントのポートのデータ入力ポートに接続する必要があります。

ポート

説明

Control In

1つ以上のコンポーネントのコントロール出力ポートに接続する必要があります。

Control Out

他のコンポーネントのコントロール入力ポートに接続する必要があります。

Data In

コンポーネントのデータ出力ポートから接続する必要があります。

Data Out

コンポーネントのポートのデータ入力ポートに接続する必要があります。

GoToおよびFlagコンポーネントのプロパティを編集するには、右下のペインでプロパティを編集します。次のプロパティが編集可能です。

プロパティ	説明
Delay After Execution	アクションが実行された後の、待機時間（秒単位）を指定します。
Delay Before Execution	アクションが実行されるまでの待機時間（秒単位）を指定します。
Name	コンポーネントを識別する名前を指定します。対応するアプリケーションフィールドに一致する名前を設定する必要があります。
Data In (GoTo)	テキストを指定します。
Data Out (Flag)	GoToから抽出したデータを返します。

プロパティ

説明

Delay After Execution

アクションが実行された後の、待機時間（秒単位）を指定します。

Delay Before Execution

アクションが実行されるまでの待機時間（秒単位）を指定します。

Name

コンポーネントを識別する名前を指定します。対応するアプリケーションフィールドに一致する名前を設定する必要があります。

Data In (GoTo)

テキストを指定します。

Data Out (Flag)

GoToから抽出したデータを返します。

例

GoToコンポーネントとFlagコンポーネントを使用する例を見てみましょう。

この例で、GoToコンポーネントとフラグコンポーネントを使うには：

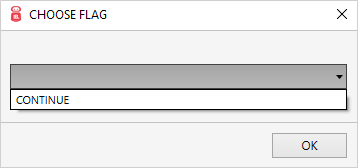

1. ツールボックスで、General(全般)を展開します。 2. GoToコンポーネントとFlagコンポーネントをドラッグし、デザインサーフェイスにドロップします。 3. Flagコンポーネントで、名前のないフラグをダブルクリックし、フラグコンポーネントに名前を付けます。 4. GoTo コンポーネントで、マップされていないフラグをダブルクリックし、特定のフラグを選択します。

5. Variable(変数)コンポーネントを追加するには

ツールボックスで、General(全般)を展開します。
Variable(変数)コンポーネントをドラッグし、デザインサーフェイスにドロップします。
Variable(変数)コンポーネントをダブルクリックし、名前の下のテキストボックスをダブルクリックして変数の値を入力します。

6. Expression(式)コンポーネントを追加するには

ツールボックスで、General(全般)を展開します。。
Expression(式)コンポーネントをドラッグし、デザインサーフェイスにドロップします。
テキストボックス編集をクリックし、算術式を入力します。この例では、単純な式 i+j が表示されています。
データ入力ポートは、式テキストボックスに表示される変数の名前で動的に作成されます。7. 入力値を追加するには、変数コンポーネントを追加する必要があります。

8. 式コンポーネントで算術式の出力を表示させるため、メッセージボックスShowコンポーネントを追加します。 9. メッセージボックスShowコンポーネントを追加するには：

ツールボックスで、General(全般)を展開します。
メッセージボックスコンポーネントを展開し、Showコンポーネントをドラッグし、デザインサーフェイスにドロップします。

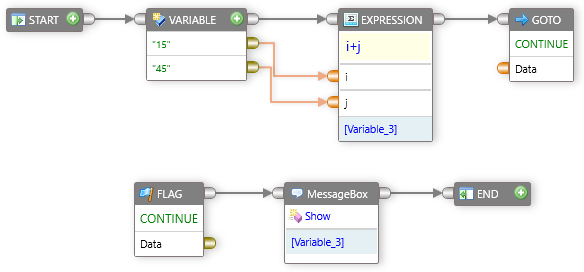

10. 接続します：

すべてのコンポーネントのコントロールポート。
変数コンポーネントのコントロール出力ポートを、それぞれの式コンポーネントのコントロール入力ポートへ。
変数コンポーネントのデータ出力ポートを、それぞれの式のデータ入力ポートへ。
式コンポーネントのコントロール出力ポートをGoToコンポーネントのコントロール入力ポートへ。
フラグコンポーネントのコントロール出力ポートをメッセージボックスコンポーネントのコントロール入力ポートへ。

11. ツールバーのRunをクリックします。
